Проверить лидар беспилотника на ложные цели в тумане

Борьба с фантомами: как лидары беспилотников «видят» сквозь туман

Система экстренного торможения срабатывает, машина останавливается посреди пустой дороги, а водитель (если он есть) в недоумении смотрит на чистый асфальт. Это не программный сбой и не ошибочная калибровка датчика — это закономерный результат того, как лазерный импульс взаимодействует с микроскопическими каплями воды, взвешенными в воздухе. Лидар, этот «глаз» робота, оказался уязвим перед самым обыденным атмосферным явлением, с которым каждый из нас сталкивается каждую осень. И инженерная задача, стоящая за простым вопросом «как проверить лидар беспилотника на ложные цели в тумане», на поверку оказывается головоломкой на стыке физики оптики, материаловедения и глубокого машинного обучения.

Физика обмана: почему капли воды превращаются в препятствия

Лидар — это, по сути, радар, только вместо радиоволн он использует лазерный луч. Датчик посылает короткий световой импульс, ждёт, пока он отразится от объекта и вернётся обратно, и по задержке вычисляет расстояние. Принцип прост, как эхолокация у летучей мыши: испустил сигнал — получил отклик — построил карту. В ясную погоду это работает блестяще: лидар рисует объёмную «точечную» модель окружающего мира с точностью до нескольких сантиметров, различая пешеходов, дорожные знаки, бордюры и ветки деревьев.

Но стоит в воздухе появиться туману — то есть мельчайшим каплям воды диаметром от 1 до 20 микрометров — как лазерный луч натыкается на стену обратного рассеяния. Это явление в физике называют бэктрэскеттером (backscatter): импульс отражается не от препятствия вдали, а от миллионов крошечных частиц, расположенных прямо перед датчиком. Для лидара это выглядит так, будто в десяти метрах от машины возникло сплошное препятствие — плотная, непроницаемая стена. Ни скорости, ни формы, ни даже понятных контуров — просто рой точек, которые алгоритм не может классифицировать и предпочитает считать опасностью.

Парадокс здесь в том, что туман — это не препятствие в привычном понимании. Капли воды слишком малы, чтобы причинить автомобилю какой-либо вред, слишком рассеяны, чтобы реально заблокировать путь. Но для фотонов лидара каждая такая капля — полноценная отражающая поверхность. И чем гуще туман, тем больше ложных отражений возвращается к приёмнику, вытесняя реальный сигнал и превращая карту окружения в абстрактную живопись из случайных точек.

Лидар не «видит» туман как помеху — он воспринимает каждую каплю воды как крошечное препятствие, и когда этих капель тысячи, точечная карта мира превращается в хаос фантомных объектов.

Стратегия выживания беспилотника в таких условиях напрямую зависит от того, насколько хорошо система умеет отличать эхо от капель воды от эхо от реальных предметов — и это задача, решить которую пытаются одновременно на нескольких уровнях: аппаратном, алгоритмическом и методологическом.

Климатические камеры и коэффициент экстинкции: как инженеры имитируют непогоду

Прежде чем бороться с ложными целями, лидар нужно сначала в них «окунуть». Проблема в том, что туман — явление непредсказуемое: он может быть густым или едва ощутимым, равномерным или пятнистым, а ждать подходящих погодных условий для испытаний — занятие неблагодарное. Поэтому разработчики автономных транспортных средств создали собственный маленький мир непогоды внутри лабораторий.

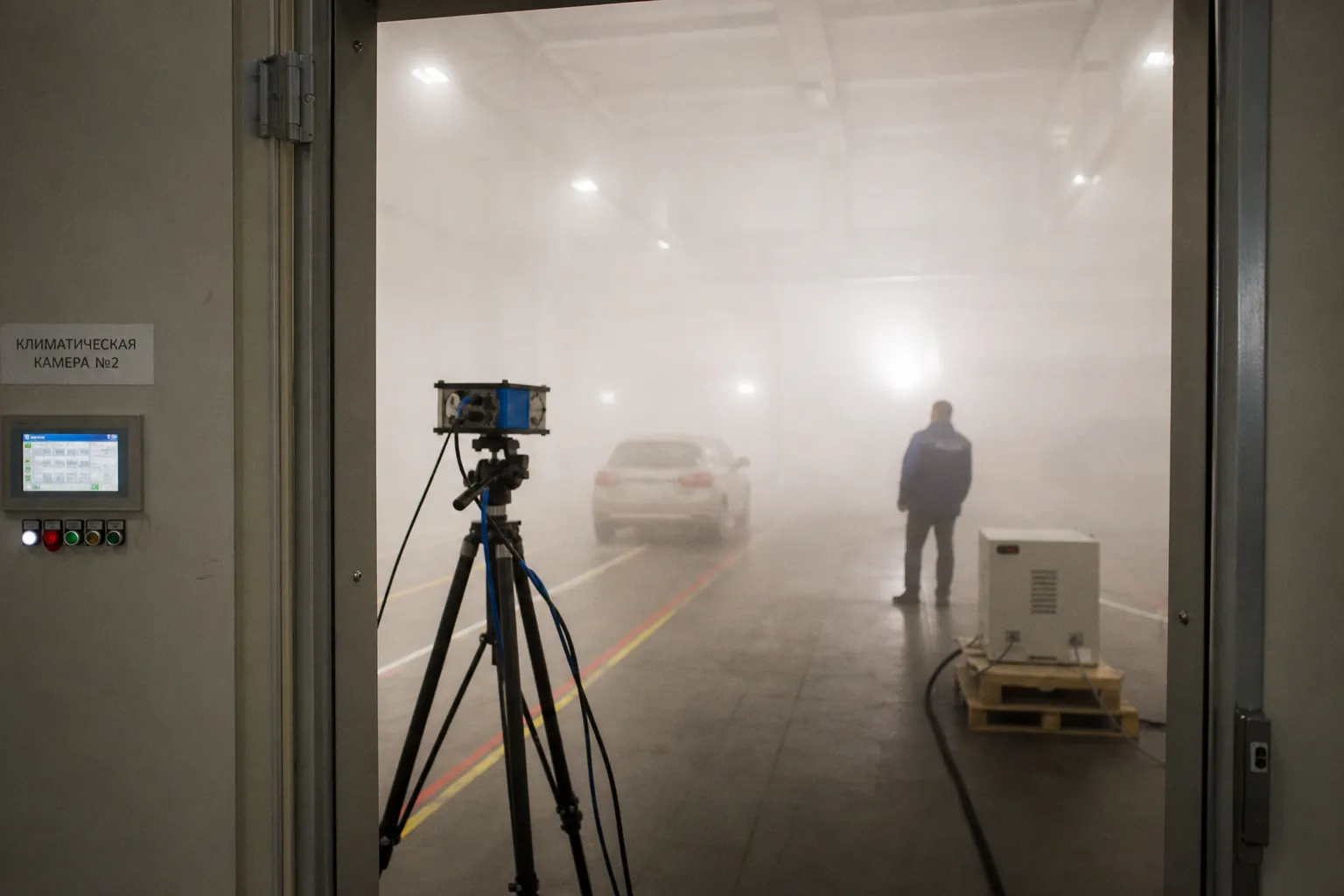

Климатические камеры для тестирования лидаров — это, если провести бытовую аналогию, гигантские аквариумы, только вместо воды в них заданная атмосфера. Инженеры могут наполнить такую камеру туманом любой плотности, контролируя один ключевой параметр — коэффициент экстинкции. Этот показатель измеряется в обратных метрах (м⁻¹) и описывает, насколько быстро лазерный луч теряет энергию, проходя через среду: чем выше экстинкция, тем плотнее туман и тем меньше «видит» лидар.

Для понимания масштаба: лёгкая дымка имеет коэффициент экстинкции около 0,01 м⁻¹ — лидар в таких условиях работает почти идеально, теряя лишь малую часть дальности. Умеренный туман, когда видимость падает до 200–300 метров, поднимает экстинкцию до 0,05–0,1 м⁻¹, и здесь уже начинаются серьёзные искажения. А плотный туман, в котором видно лишь на десяток метров, может дать значения 0,5 м⁻¹ и выше — и лидар в таких условиях фактически «слепнет», не способный обнаружить объекты дальше ближайших нескольких метров.

В климатической камере можно пройти весь этот спектр от лёгкой дымки до белой стены, задавая плотность с точностью до тысячных долей. Датчик располагают на одном конце камеры, калибровочные мишени — на другом, и между ними разворачивается управляемый спектакль из воды и света. Каждый производитель лидаров — будь то крупная компания из Кремниевой долины или стартап из Шэньчжэня — проводит сотни таких тестов, варьируя не только плотность тумана, но и температуру, влажность, размер капель и даже скорость воздушного потока.

Результат этих испытаний — не просто таблица с цифрами дальности обнаружения при разных плотностях тумана. Это корпус данных, на котором потом обучаются алгоритмы фильтрации: нейросеть «видит», как выглядят ложные цели при экстинкции 0,1 м⁻¹ и как — при 0,3 м⁻¹, какие паттерны шума характерны для мелкокапельного тумана и какие — для крупнокапельного. Климатическая камера становится, по сути, тренажёром для искусственного интеллекта, воспитывающим в нём способность отличать реальность от фантазии лазерного луча.

Аппаратная хитрость: почему длина волны 1550 нм меняет правила игры

Есть один способ бороться с туманом, который начинается ещё на уровне физики фотонов, — и заключается он в выборе длины волны лазера. Большинство современных автомобильных лидаров работают на длине волны 905 нанометров — это ближний инфракрасный диапазон, невидимый для человеческого глаза, но отлично воспринимаемый кремниевыми фотоприёмниками. Выбор этот не случаен: компоненты на 905 нм дёшевы, технологически отработаны и обеспечивают отличную дальность обнаружения в ясную погоду. Но у 905 нм есть уязвимость — этот диапазон хорошо поглощается и рассеивается водой, а значит, именно в тумане лидар на 905 нм страдает сильнее всего.

Альтернатива — 1550 нм, более длинная волна из ближнего инфракрасного спектра. Физика здесь работает на стороне инженеров: свет с длиной волны 1550 нм хуже взаимодействует с мелкими каплями воды, меньше рассеивается на частицах тумана и способен проникать глубже в атмосферную дымку. Если провести биологическую параллель — это как разница между зрением, которое слепнет в тумане, и эхолокацией, которая способна «ощупывать» пространство на более длинных волнах, менее подверженных помехам.

Но за дальность в тумане приходится платить. Фотоприёмники для 1550 нм нельзя делать из обычного кремния — нужны дорогие материалы на основе индия-галлия-арсенида (InGaAs), которые существенно удорожают каждый датчик. Лазерные источники на 1550 нм тоже сложнее и дороже. И хотя ряд компаний — например, Luminar — уже ставят на эту длину волны, делая её козырем своей технологической платформы, массовый переход на 1550 нм всё ещё сдерживается экономикой. Промышленность стоит перед типичным для эволюции технологий выбором: дешёвая и массовая 905 нм, которая в тумане работает на износ, или дорогая и более эффективная 1550 нм, которая требует перестройки всей цепочки поставок.

Стоит отметить, что ни одна длина волны не даёт лидару способности «видеть сквозь туман как в ясный день». Речь идёт о градациях: 1550 нм теряет дальность в тумане медленнее, чем 905 нм, но тоже теряет. Аппаратный выбор задаёт стартовые условия для алгоритмической обработки — и вот здесь на сцену выходят многоэховые системы и нейросети.

Многоэховые лидары и нейросети: алгоритмическая очистка реальности от шума

Если аппаратная часть лидара — это его «сетчатка», то алгоритмическая — это «зрительная кора», которая учится интерпретировать то, что попало в приёмник. И именно здесь происходит самое интересное с точки зрения эволюции технологий: инженеры приучают лидар не просто регистрировать отражения, но и задумываться — а не фантом ли это?

Первый рубеж защиты — многоэховые лидары (multi-echo LiDAR). Обычный лидар посылает один импульс и ждёт одно возвращение. Многоэховой — посылает тот же импульс, но регистрирует серию последовательных отражений. Почему это работает? Потому что лазерный луч, пронизывающий туман, сталкивается с частицами воды не одновременно, а последовательно: сначала с ближайшей каплей, потом со следующей — и в какой-то момент, если за туманом есть реальное препятствие, приходит последнее, «настоящее» отражение. Многоэховой лидар умеет различать эти слои: ближние, рассеянные отражения от капель воды и далёкое, концентрированное — от твёрдого объекта.

Но даже многоэховость не решает проблему полностью. Сигнал от капель и сигнал от реального объекта перекрываются, смешиваются, интерферируют — и чистое разделение на «туман» и «не туман» оказывается невозможным на уровне одного импульса. Поэтому второй, более мощный рубеж — это алгоритмы машинного обучения, которые работают уже не с отдельными импульсами, а с целыми облаками точек.

Нейросети — свёрточные (CNN) и рекуррентные (RNN) — обучаются на массивах данных, собранных именно в тех самых климатических камерах, о которых речь шла выше. Сеть «видит» тысячи примеров: вот облако точек от реального автомобиля в лёгком тумане, вот — от того же автомобиля в плотном, вот — чистый шум от тумана без каких-либо препятствий. Постепенно алгоритм выучивает статистические паттерны: реальные объекты дают плотные кластеры точек с характерной геометрией, а фантомные цели — рассеянные, размытые, часто с аномально высокой яркостью на ближних дистанциях.

Многоэховой лидар различает слои отражений, как биолог различает слои экосистемы — каждый несёт свою информацию, и задача — прочитать все слои правильно.

Это напоминает работу иммунной системы, если уж мы говорим языком биологии: организм учится отличать «своё» от «чужого» не по одному признаку, а по совокупности маркеров. Нейросеть лидара делает то же самое — классифицирует каждую точку по десяткам параметров (интенсивность, время задержки, пространственное положение, соседние точки) и выносит вердикт: препятствие или артефакт. Точность этой классификации — ключевая метрика, которая определяет, можно ли доверять беспилотнику в тумане, или лучше отдать управление человеку.

Отмечу одну важную деталь: конкретные проприетарные алгоритмы фильтрации шумов от крупных игроков — Waymo, Velodyne, Luminar — остаются коммерческой тайной. Публичные исследования (например, работы в IEEE Xplore и на arXiv) демонстрируют общие подходы и базовые архитектуры, но «рецепт», который стоит за каждым конкретным беспилотником на дороге, закрыт за семью печатями. Что, впрочем, не мешает оценивать эффективность этих решений по косвенным данным: по количеству инцидентов с ложными срабатываниями в плохую погоду, по результатам открытых бенчмарков, по тому, как производители обновляют прошивки после каждого громкого случая.

Границы видимости: почему идеальный лидар в тумане пока невозможен

После всего вышесказанного было бы соблазнительно заключить, что инженерия победила туман и лидары научились обманывать физику. Но это не так — и честность в этом вопросе важнее маркетинговых обещаний.

Даже самый совершенный лидар с оптимальной длиной волны 1550 нм, многоэховой архитектурой и нейросетевой фильтрацией теряет в тумане значительную часть дальности обнаружения. Точные цифры зависят от плотности тумана и конкретной модели, но общий принцип неизбежен: чем выше коэффициент экстинкции, тем короче «зоркость» датчика. Это фундаментальное ограничение, которое невозможно обойти никаким программным обеспечением — физика рассеяния ставит жёсткий предел.

Вторая проблема — ложные отрицательные результаты. Если фантомные цели — это ложные срабатывания, то существует и обратная ошибка: нейросеть, обученная агрессивно фильтровать шум, может случайно «отфильтровать» и реальное препятствие, посчитав его артефактом. Маленький объект на дальней дистанции в плотном тумане — допустим, дорожный конус или лежачий полицейский — по своим характеристикам точечного отражения может быть неотличим от капли воды. И цена ошибки здесь двойная: пропущенное препятствие опаснее, чем фантомная стена.

Третье ограничение — отсутствие единого международного стандарта тестирования лидаров именно в условиях тумана. Стандарты ISO для автомобильных датчиков описывают множество сценариев, но спецификации для тумана всё ещё находятся в стадии разработки и активной стандартизации. Это значит, что производители тестируют свои лидары по собственным методикам, и сравнение результатов между разными компаниями зачастую некорректно — как сравнивать яблоки с атмосферными помехами.

Именно поэтому автономные транспортные средства никогда не полагаются на один лидар в одиночку. Стратегия выживания беспилотника в сложных условиях — это мультисенсорная интеграция: лидар дополняется радарами (которые, работая на радиоволнах, мало зависят от тумана), камерами с алгоритмами компьютерного зрения, ультразвуковыми датчиками для ближних расстояний. Каждый сенсор — отдельная «эволюционная ветка», адаптированная к своим условиям, а их совокупность формирует устойчивую систему, способную компенсировать слабости каждого отдельного звена.

Чему туман учит технологии

Если отойти от деталей и посмотреть на проблему шире, история с ложными целями лидаров в тумане — это классический пример того, как технологии сталкиваются с простым физическим явлением и вынуждены строить вокруг него целые инженерные экосистемы. Нет одного хитрого приёма, который решил бы задачу раз и навсегда: есть аппаратные компромиссы между стоимостью и эффективностью, алгоритмические компромиссы между чувствительностью и специфичностью, системные компромиссы между надёжностью и сложностью.

Будущее, скорее всего, за комбинированным подходом: лидары на 1550 нм станут дешевле и займут массовый сегмент, нейросети будут обучаться на всё более разнообразных датасетах (включая реальные данные с дорог, а не только лабораторные камеры), а мультисенсорные системы научатся «голосовать» за правильное решение, когда отдельные датчики противоречат друг другу. Но абсолютной надёжности в тумане не будет — так же, как не существует идеального зрения у любого живого существа в природе. Эволюция — это всегда про компромиссы, адаптацию и стратегии выживания, которые работают достаточно хорошо, чтобы система продолжала функционировать, даже когда условия далеки от идеальных.
